1. JVM 整体架构

JVM 是什么

JVM（Java Virtual Machine）是一个运行 Java 字节码的虚拟计算机，它负责：加载 .class 文件、管理内存、执行字节码、进行垃圾回收，从而实现 Java 程序的跨平台运行。

重温一下JDK、JRE、JVM的关系：

JVM：负责运行 .class

JRE = JVM + Java 核心类库

JDK = JRE + 开发工具（javac、jps、jstack…）

JVM 核心架构图

下面对图中的四大组件逐一介绍：

类加载子系统（ClassLoader Subsystem）

作用是把 .class 文件加载进 JVM 内存

需加载的内容有：类信息、常量池、方法字节码、静态变量

三大类加载器：

运行时数据区

是 JVM 最核心的部分，包含有程序计数器（PC）、虚拟机栈、本地方法栈、堆、方法区（JDK8 以后是元空间）

线程私有的数据在PC与栈中，共享的数据在堆和方法区中。

执行引擎（Execution Engine）

作用是执行字节码

执行方式：

1. 解释器：一行一行解释执行。启动快，执行慢。

2. JIT 编译器：热点代码编译成本地机器码。执行快。

JVM 是 解释 + 编译混合执行

GC 也是执行引擎的一部分，负责回收堆和方法区的垃圾

本地方法接口（JNI）

作用为调用非 Java 代码，例如C/C++代码和操作系统API

Java 无法直接操作底层硬件，或者一些性能敏感场景会用到，比如Thread.sleep、文件 IO、网络 IO 都可能用到 Native 方法

JVM 程序执行流程

1. 编译：javac Hello.java → Hello.class

2. 类加载：ClassLoader 加载 class

3. 分配内存：类信息进方法区，对象进堆，栈帧进虚拟机栈

4. 执行：解释器 / JIT 执行字节码

5. 回收：GC 自动回收无用对象

2. JVM 内存结构

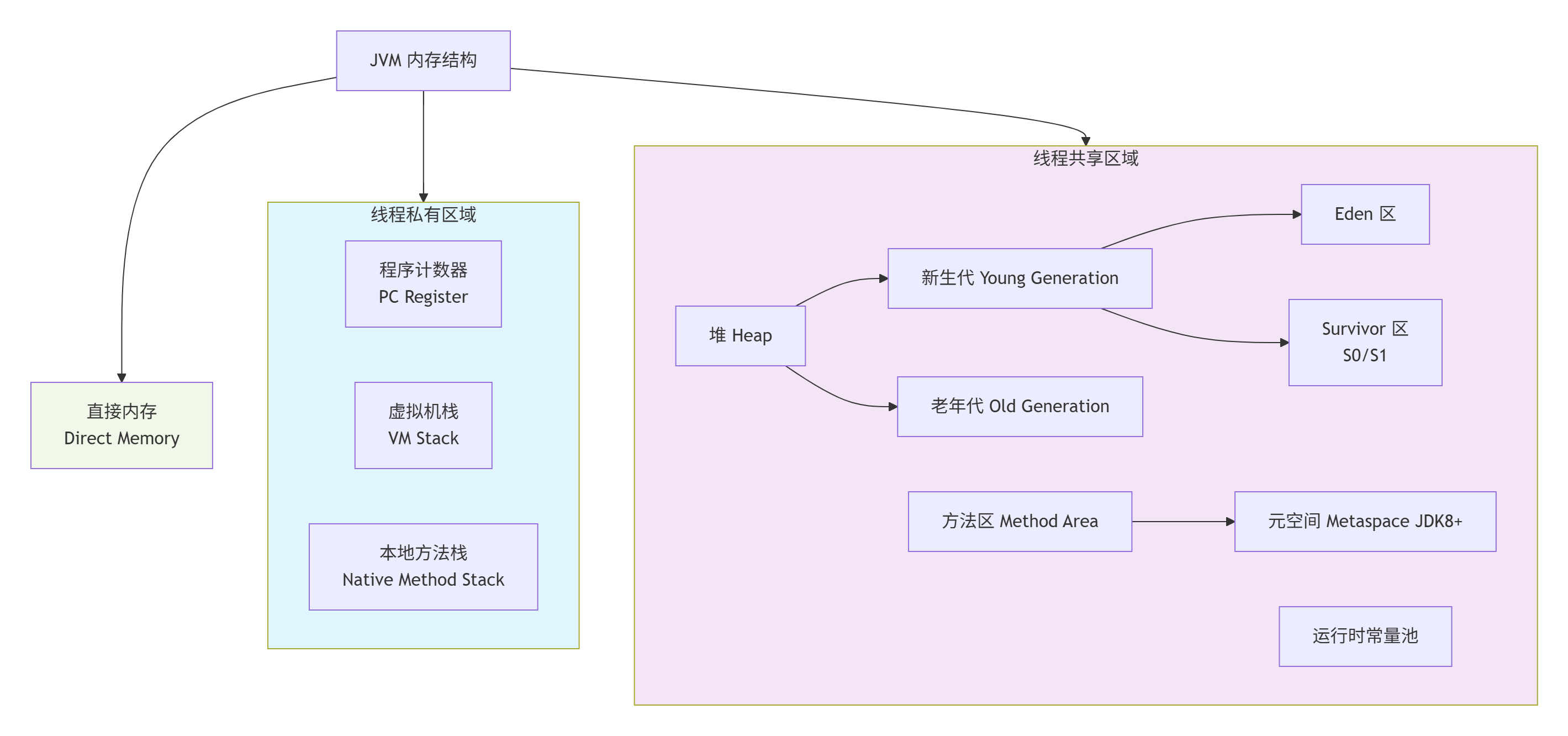

JVM 内存结构图

程序计数器

记录 当前线程 正在执行的 字节码指令地址，保证线程切换后能恢复到正确位置

是线程私有的，是唯一一个 不会 OOM 的区域，执行执行 Native 方法时 PC为空

虚拟机栈

是所有方法调用的“现场”，栈中有栈帧，每个栈帧包含局部变量表、操作数栈、动态链接、方法返回地址。栈帧生命周期短，当方法调用时入栈，当方法结束时出栈。

两个经典异常：

本地方法栈

作用为执行 native 方法，是线程私有的，与虚拟机栈类似

在 HotSpot JVM 中，本地方法栈和虚拟机栈实现上可能合并

堆（Heap）

是绝大多数情况下 Java 对象的唯一归宿，是线程共享的，也是JVM 内存最大的一块，由 GC 管理

通过逃逸分析，对象可以分配在栈上（JIT 优化）

JVM 在 JIT 编译阶段分析对象是否被返回，是否被赋给成员变量，是否被其他线程访问。如果确认对象不会逃逸当前方法 / 线程，JVM 可以将对象分配到栈上

堆的结构从图中拆分出来：

堆（Heap）
├── 新生代（Young）
│   ├── Eden
│   ├── Survivor S0
│   └── Survivor S1
└── 老年代（Old）

对于新对象，会分配到Eden，当Minor GC 后会放至Survivor，达到阈值后迁移至老年代

为什么要分代？

因为大多数对象朝生夕死，新生代频繁回收使用复制算法，而老年代存活久就标记整理。如果不分代的话会使GC效率低下。

常见堆相关参数：

-Xms  初始堆
-Xmx  最大堆
-Xmn  新生代

方法区

方法区属于是 JVM 运行时数据区域的一块逻辑区域，是各个线程共享的内存区域。在不同的虚拟机实现上，方法区的实现是不同的。

存放类元信息、运行时常量池、静态变量、JIT 编译代码

在JDK8以前堆中会有“永久代”，而在JDK8后由方法区的元空间实现，使用本地内存减少OOM风险

运行时常量池也属于方法区的一部分，存放字面量和常量引用

3. 对象创建 & 内存分配

对象创建的流程

五步流程：

1. 类是否已加载
2. 为对象分配内存
3. 初始化零值
4. 设置对象头
5. 执行 <init> 构造方法

类是否已加载：

Object obj = new Object();

JVM 会先检查Object 类是否被加载，是否完成加载 → 验证 → 准备 → 解析 → 初始化

为对象分配内存：

分配位置：

大多数分配到新生代Eden区

少数情况直接分配到老年代（大对象）

分配方式：

指针碰撞：内存连续，只需移动指针，速度快。适用于Serial / ParNew，或压缩整理后的内存。

空闲列表：内存不连续，维护可用块列表。适用于CMS或内存碎片场景。

初始化零值：

JVM 会把对象实例字段int赋为0，boolean赋为false，引用赋为null。保证 Java 层“未赋值变量也有默认值”。

设置对象头：

对象头是 JVM 的“身份证”，在HotSpot中由Mark Word（哈希、锁状态、GC 年龄）与Class Pointer（指向类元数据）组成。

执行构造方法 <init> ：

显式初始化

构造器代码

父类构造先执行

对象内存布局

| 对象头 | 实例数据 | 对齐填充 |

为什么要对齐：

提高 CPU 访问效率

HotSpot 默认 8 字节对齐

对象的内存分配优化（TLAB）

为什么要TLAB？堆是线程共享；对象创建非常频繁；加锁会严重影响性能。

TLAB是指Thread Local Allocation Buffer，每个线程在 Eden 区拥有一小块私有内存

好处是无锁分配且极快

若TLAB用完可以重新申请或直接走公共 Eden 区

对象什么时候进入老年代

四种情况：

1. 年龄到达阈值：默认 15 次 Minor GC

2. 大对象：超过 -XX:PretenureSizeThreshold

3. 动态年龄判断：Survivor 区空间不足

4. Minor GC 后 Survivor 放不下

逃逸分析、栈上分配

是JVM在JIT阶段做的优化

4. 垃圾回收

为什么需要垃圾回收

Java承诺开发者不需要手动释放内存，JVM自动管理对象的生命周期。

GC的本质就是：自动回收“不再被使用的对象”，防止内存泄漏和 OOM

如何判断对象是否是垃圾

引用计数法

原理：

对象被引用一次，计数 +1

引用失效，计数 -1

计数 = 0 → 回收

这种方法存在致命缺陷：

a.ref = b;
b.ref = a;

存在循环引用时永远无法回收

可达性分析（GC Roots）

这种方式是JVM采用的方式，从GC Roots出发，看对象是否可达

常见的GC Roots：

虚拟机栈中的引用

方法区中的静态变量

方法区中的常量

JNI 引用

Java的四种引用类型

决定对象什么时候被回收

垃圾回收算法

标记-清除（Mark-Sweep）

过程：

标记存活对象

清除垃圾

缺点是内存碎片且效率不稳定

标记-复制（Mark-Copy）

过程：将存活对象复制到另一块区域

特点是无碎片但浪费空间

新生代常用此算法

标记-整理（Mark-Compact）

过程：

标记存活对象

向另一端移动

老年代常用此算法

分代收集理论（GC的灵魂）

两个经典假设：

大多数对象朝生夕死

存活越久的对象越难死

所以：

新生代：频繁GC，复制算法

老年代：低频GC，整理算法

GC类型

垃圾收集器

Serial/ParNew

单线程/多线程

STW（Stop The World）

CMS（经典低停顿）

特点：

并发标记、并发清除

停顿时间短

缺点：

内存碎片

CPU资源占用高

可能 Concurrent Mode Failure

CMS已逐步淘汰

G1

核心思想：化整为零；可预测停顿时间

关键概念：

Region

Remembered Set

Mixed GC

为什么G1适合大堆？

不再严格分代

局部回收

停顿可控

ZGC

亚毫秒停顿

大内存

JDK11+

GC触发条件

Minor GC

Eden 满

Full GC 常见原因

老年代空间不足

Metaspace OOM

显式调用 System.gc()

GC overhead limit exceeded

GC 日志 & 线上排查

常用参数：

-XX:+PrintGCDetails
-XX:+PrintGCDateStamps
-Xlog:gc

频繁 Full GC 怎么排查？

看 GC 日志 →

看堆使用情况 →

是否大对象 / 内存泄漏 →

调整参数 / 代码

5. 类加载机制

什么是类加载机制

类加载机制是 JVM 把 .class 文件加载进内存，并转换成可以被 JVM 使用的 Class 对象的全过程。

核心目的：将 字节码 → 内存中的 Class 结构，为后续 对象创建、方法调用 做准备

Class的来源

Class 文件可能来自：

• .class 文件

• jar / war

• 网络（远程加载）

• 动态生成（ASM、CGLIB）

• JSP 编译结果

类加载机制是开放的，不局限于磁盘文件

类加载的生命周期

加载 → 验证 → 准备 → 解析 → 初始化 → 使用 → 卸载

加载

通过类的全限定名获取字节码

将字节码转为方法区中的数据结构

在堆中生成 java.lang.Class 对象

验证

保证字节码是“安全、合法的”，这是 JVM 防止恶意代码的重要屏障

• 文件格式验证

• 元数据验证

• 字节码验证

• 符号引用验证

准备

为类变量（static）分配内存并赋“默认值”

解析

把符号引用转为直接引用

• 符号引用：字符串描述

• 直接引用：内存地址 / 偏移量

初始化

真正执行 Java 代码的阶段

• 执行 <clinit> 方法

• 给 static 变量赋“程序员写的值”

初始化触发条件（类的“主动使用”才会初始化）：

• new 对象

• 访问 static 变量（非 final）

• 调用 static 方法

• 反射

• 启动类（main）

类加载器

类加载器负责加载，不负责验证/初始化

双亲委派模型

类加载请求，先交给父加载器

Application
   ↑
Extension
   ↑
Bootstrap

为什么需要双亲委派模型？

防止核心类被篡改

避免类的重复加载

如何打破双亲委派？

常见场景：

SPI（ServiceLoader）

Tomcat

OSGi

热部署

方式：

自定义 ClassLoader

重写 loadClass()

Tomcat类加载机制

Tomcat为什么能部署多个Web应用？

核心原因：每个 WebApp 一个 ClassLoader

好处

类隔离

支持热部署

不冲突依赖

类卸载

条件：

Class 对象无引用

ClassLoader 被回收

无实例对象

类卸载非常苛刻，很少发生

6. JVM 性能调优 & 工具

JVM调优流程：

现象 → 定位 → 原因 → 解决 → 验证

什么时候需要 JVM 调优？

不是所有系统都需要 JVM 调优

典型场景：

• 频繁 Full GC

• 接口 RT 波动大

• 吞吐量低

• CPU 100%

• OOM

• 系统重启后很快又出问题

JVM 核心性能指标（调优目标）

JVM 常用参数体系

堆相关参数（最重要）

-Xms   初始堆
-Xmx   最大堆
-Xmn   新生代大小

GC 相关参数

-XX:+UseG1GC
-XX:MaxGCPauseMillis=200

元空间

-XX:MetaspaceSize
-XX:MaxMetaspaceSize

诊断参数（必会）

-XX:+HeapDumpOnOutOfMemoryError
-XX:HeapDumpPath=/path

JVM工具体系

jps —— 看JVM进程

jps -l

找进程号

jstat —— GC & 内存实时状态

jstat -gc pid 1000

• YGC / FGC 次数

• Eden / Old 使用率

jmap —— 堆快照（OOM 核心）

jmap -dump:format=b,file=heap.hprof pid

• 分析内存泄漏

• 找大对象

jstack —— 线程分析（CPU 飙高）

jstack pid

• 死锁

• 死循环

• 线程阻塞

Arthas —— 不重启线上服务排查问题

常用命令

• dashboard

• thread

• heapdump

• watch

• trace

典型线上问题 & 调优思路

JVM 调优通常从 GC 日志和监控入手，结合 jstat、jmap、jstack 等工具定位问题，分析是内存泄漏、大对象还是参数不合理，最终通过代码优化或参数调整解决。

频繁Full GC

• 看 GC 日志

• 看老年代占用

• 是否大对象 / 内存泄漏

• 调整堆 / 代码

OOM

• Dump 堆

• MAT / VisualVM 分析

• 定位引用链

CPU 100%

• top 找高 CPU 线程

• 转成 16 进制

• jstack 定位代码

7. 资料

《深入理解 Java 虚拟机》

《Java 性能权威指南》

Arthas

JVisualVM
